Vous trouverez ci-dessous un guide étape par étape sur la façon dont je construis moi-même un brouilleur d’onde. Étant donné que la plupart des téléphones portables fonctionnent sur cette fréquence, ce brouilleur peut bloquer le signal du téléphone portable à 800 MHz. Le générateur d’ondes oscillantes jouait le rôle de générateur de contrôle de tension. Bien sûr, si vous n’avez aucune expérience avec les appareils radio, il sera problématique d’assembler un tel appareil, mais cela fonctionne très bien !

Ensuite, j’ai pris un générateur d’horloge réglé sur 45 MHz, auquel le port de l’oscillateur local sur la puce du récepteur répond, ce qui entraîne du bruit. Il est également nécessaire d’égaliser la résistance dans le générateur d’horloge et le port de l’oscillateur local. Pour ce faire, j’ai envoyé un signal du générateur local d’oscillations électriques du récepteur à travers le réseau d’adaptation de résistance.

Le port de l’oscillateur (l’entrée RF) doit avoir une antenne de 800 MHz et la sortie RF doit être connectée à un amplificateur de signal, ce qui augmente la puissance de sortie de l’appareil de 15 à 16 dBm. Ensuite, le signal déjà amplifié atteint l’antenne sortante.

La différence de fréquence entre les signaux entrants et sortants de tout téléphone mobile réglé sur 800 MHz est exactement de 45 MHz.

Ainsi, si quelqu’un est à proximité et parle au téléphone, mon brouilleur enverra simplement le signal pour bloquer le téléphone, et la personne n’entendra plus que sa propre voix.

Il convient de noter que ce bloqueur peut bloquer les dispositifs de suivi qui suivent les voitures à l’aide de leurs appareils de navigation. Par exemple, un brouilleur GPS et échange des données sur la même fréquence de 800 MHz.

L’appareil peut être utile même aux sapeurs – pour étouffer le signal du détonateur envoyé via le réseau cellulaire.

Une boîte en aluminium battue est devenue le corps et les connecteurs VHF de l’ancien Motorola se sont transformés en périphériques d’entrée/sortie. Comme source d’alimentation pour le nouveau brouilleur de téléphone portable, j’ai installé une pile 9V et un régulateur de tension. À l’intérieur, j’ai fait une cloison en mousse, protégeant la batterie des autres pièces de l’appareil. Le même Motorola a donné les antennes attachées aux connecteurs VHF au nouveau silencieux. J’ai également placé un interrupteur sur le boîtier.

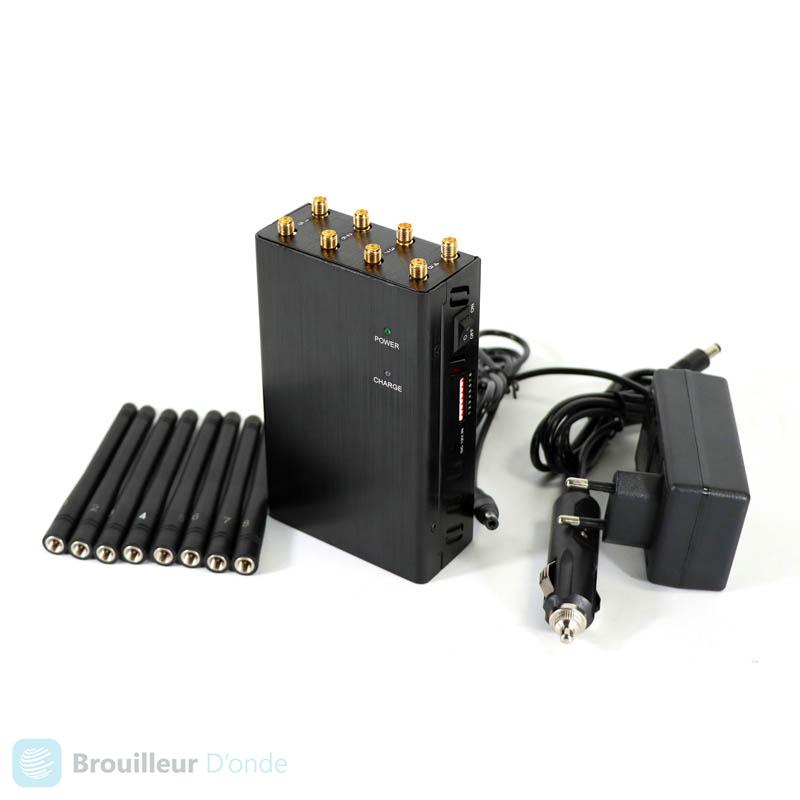

brouilleur wifi portable
Brouilleur de téléphone

Pour fabriquer un brouilleur de téléphone portable, vous devrez combiner certaines pièces en une seule. Voici leur liste :

Générateur commandé en tension (VCO)
Circuit d’accord (pour sélectionner la fréquence souhaitée à brouiller)
Source d’interférence (généralement intégrée au circuit de réglage)
Unité d’amplification RF (appelée « étage d’amplification »)
Antenne de transmission
Le VCO est la partie la plus importante. C’est comme le cœur de votre brouilleur. Le VCO produit un signal RF qui communiquera avec l’appareil bloqué. Tout d’abord, vous devez sélectionner les fréquences à utiliser par votre brouilleur. Voici une liste des principaux standards de communication :
AMPÈRES (800 MHz)
SCP (800 MHz, 1 800 MHz et 1 900 MHz)
GSM (850MHz et 1900MHz en Amérique, 900MHz et 1800MHz en Europe)
GPS (principales fréquences civiles 1227MHz et 1575MHz)
Wi-Fi/Bluetooth (2400MHz – 2500MHz)
RFID (également connu sous le nom d’UHF/VHF, 14MHz – 400MHz, 800MHz et 2450MHz)

alarme et brouilleur wifi
brouilleur wifi


Vous devez également penser à la taille du futur brouilleur car vous pouvez créer

Le circuit d’accord peut être de deux types : circuit ouvert et rétroaction. Le circuit ouvert est simple et ne nécessite que quelques composants passifs supplémentaires. Le générateur de dents de scie fait passer le VCO de la basse à la haute fréquence. Le circuit en boucle fermée utilise une PLL pour ajuster et maintenir la fréquence du VCO au même niveau. Pour cela, vous devez utiliser un microcontrôleur. Il est programmé une fois et connecté au VCO, il n’est donc pas configurable. L’amplificateur RF est ce dont vous avez besoin si vous souhaitez étendre la couverture de votre brouilleur ainsi que la force du signal. Plus votre brouilleur d onde est puissant, plus le rayon de sa suppression est large. Le prix de ceci est, comme vous l’avez probablement deviné, le temps de fonctionnement de l’appareil. Plus de puissance équivaut à moins d’autonomie de la batterie.

Un choix assez large d’étages amplificateurs sur le marché des composants électroniques (7dBm, 17dBm, et même 20+dBm). Cependant, il convient de garder à l’esprit que plus la puissance est élevée, plus le temps de fonctionnement de l’appareil est court.

L’antenne de transmission est l’appareil qui transmet les signaux générés par votre brouilleur. La principale caractéristique de l’antenne est le VSWR (Voltage Standing Wave Ratio). Si le VSWR de votre antenne est de trois ou moins, c’est parce que la perte de retour de cette antenne est minime.

Nous utilisons des antennes SMA car elles sont très faciles à retirer ou à remplacer. Il faut également mentionner que les antennes omnidirectionnelles sont à privilégier si vous ne souhaitez pas pointer en permanence votre brouilleur vers la cible du brouillage comme une télécommande TV.

La source d’alimentation maintient votre création en vie. En règle générale, les brouilleurs de téléphones portables utilisent 5V DC pour fonctionner. Par conséquent, vous pouvez utiliser une batterie lithium-ion comme source d’alimentation. Vous aurez besoin d’un adaptateur secteur si vous utilisez une alimentation conventionnelle. L’adaptateur réseau peut être un doubleur de tension à condensateur contrôlé ou un régulateur élévateur à commutation d’inductance.
