Nous avons partagé nos connaissances sur la fabrication d’un brouilleur vous-même le mois dernier. Dans cet article, nous listons un guide étape par étape pour construire votre brouilleur de signal qui peut bloquer le signal du téléphone portable. Aujourd’hui, nous allons partager avec vous comment construire un brouilleur GPS.
Alors sans plus tarder, commençons.
Avant de voir comment fabriquer un brouilleur GPS, il faut d’abord connaître quelques notions de base dans le monde de l’électronique que nous allons détailler dans ce post pour pouvoir fabriquer le vôtre. Alors la première chose à se demander : qu’est-ce qu’un brouilleur GPS ?
Qu’est-ce qu’un brouilleur GPS ?
Il s’agit d’un appareil peu coûteux mais de haute technologie pour désactiver temporairement la réception du code d’acquisition de cours civil (C/A) utilisé pour le service de positionnement standard (SPS) sur la fréquence L1 du système de positionnement global (GPS/NAVSTAR) 1575,42 MHz.
Ceci est accompli en transmettant un signal de bruit gaussien à bande étroite, avec une déviation de +/- 1,023 MHz, sur la fréquence GPS L1. Cette technique est un peu plus compliquée que le simple brouillage à ondes continues (CW), mais a tendance à être plus efficace (c’est-à-dire plus difficile à filtrer) contre les récepteurs radio à spectre étalé.
Cet appareil n’affectera pas le service de positionnement précis (PPS), qui est transmis sur la fréquence GPS L2 de 1227,6 MHz et a peu d’effet sur le code P, qui est également transporté sur la fréquence L1. Cela peut être un problème si votre récepteur GPS particulier a besoin d’avoir le code P(Y) via le code C/A avant de fonctionner correctement.
Cet appareil ne fonctionnera pas non plus avec la nouvelle fréquence GPS L5 à venir 1176,45 MHz ou les systèmes russe GLONASS ou européen Galileo. Il peut être adapté pour brouiller le nouveau signal civil C/A-code, qui sera également transmis sur la fréquence GPS L2.
Il fonctionnera donc avec la plupart des GPS grand public, à condition qu’ils ne soient pas configurés avec un système anti-brouillage avancé.
Pourquoi fabriquer un brouilleur GPS ?
Plusieurs fabricants vendent maintenant des dispositifs de repérage basés sur GPS «cachés» montés à l’intérieur. Certains transmettent vos coordonnées via votre Smartphone ou votre véhicule, des itinéraires et des déplacements à votre insu.
Les sociétés de location de voitures sont connues pour utiliser des dispositifs de suivi GPS pour vérifier que vous n’allez pas trop vite et que vous n’utilisez pas à mauvais escient leurs véhicules de location. Le locataire sans méfiance fait souvent face à ces « frais » d’abus cachés après le retour du véhicule de location.
Entreprises de téléphonie mobile, entreprises de camionnage, détectives privés, routes à péage, avions et bien d’autres encore, tous ces services participent pleinement à l’utilisation du suivi GPS. Le problème est que vous ne voulez pas que tout le monde sache où vous êtes.
Comment fabriquer un brouilleur GPS
Cela décrira brièvement chacune des sections principales de l’ensemble du dispositif de brouillage et comment les assembler pour créer un brouilleur GPS.
Boucle à verrouillage de phase
Les principaux composants du brouilleur telephone GPS se composent d’un Motorola MC145151, d’une puce de synthétiseur de fréquence à boucle à verrouillage de phase (PLL), d’une puce Micronetics M3500, d’un module d’oscillateur commandé en tension (VCO) 1324S et d’une division du Fujitsu MB506 -par -256 puce Prescaler.
Le VCO envoie une partie de son signal de sortie radiofréquence (RF) dans la puce de division, où il est divisé par 256. Un signal de 1575 MHz serait transformé en un signal de 6,15234375 MHz. Celui-ci est ensuite introduit dans un côté de la puce PLL.
L’autre côté de la PLL est alimenté avec une fréquence de référence dérivée d’un cristal de quartz de 10 MHz. Cette fréquence de référence du cristal est divisée 512 fois par la PLL pour atteindre 19531,25 Hz. La fréquence de sortie du Prescaler de 6,15234375 MHz est divisée 315 fois par la puce PLL pour une fréquence finale de 19531,25 Hz. Ce sera la nouvelle fréquence de référence interne PLL. Ce gros mauvais signal micro-ondes de 1575 MHz ressemble maintenant à une simple fréquence audio de la puce PLL.
La puce PLL compare en interne la phase du signal côté VCO de 19531,25 Hz à la phase du signal côté cristal de 19531,25 Hz. La puce PLL produit des impulsions haute ou basse tension selon que le signal du cristal est en avance ou en retard par rapport au signal VCO. Ces impulsions sont ensuite filtrées et atténuées en un signal de commande CC pur via un simple filtre de boucle passif. Ce signal nettoyé est ensuite connecté à la tension VCO de l’entrée de commande.
Lorsque tout fonctionne correctement, la fréquence de sortie du VCO est verrouillée sur la fréquence que vous avez programmée dans la puce PLL, 1575 MHz dans ce cas. Il restera sur cette fréquence même en cas de changements de température spectaculaires, un problème qu’un VCO non PLL pourrait avoir. Si la PLL ne fonctionne pas correctement, la LED rouge « PLL Unlock » s’allume.
En raison des bizarreries liées à l’utilisation de composants bon marché et faciles à obtenir, vous devrez modifier deux condensateurs de charge sur le cristal de référence. Ceci est inhabituel mais nécessaire pour déplacer le signal de la fréquence par défaut de 1575 MHz vers la fréquence plus appropriée de 1575,42 MHz (+/- quelques centaines de hertz). C’est une procédure très importante et délicate; vous aurez besoin d’un compteur de fréquence pour l’accomplir.
Lecture connexe :Veuillez utiliser les brouilleurs donde de manière raisonnable et conforme
Générateur de bruit
Le générateur de bruit du brouilleur GPS est très simple. Une diode Zener de 6,8 volts est d’abord polarisée, tamponnée et amplifiée par un seul transistor 2N3904. Cette diode Zener unique peut générer des signaux large bande et de bruit à partir de fréquences audio supérieures à 100 MHz. Nous filtrons ensuite ce signal de bruit vers quelque chose de plus pratique et quelque chose auquel le module VCO peut également répondre. Cela se fait via la puce d’amplification audio LM386. Le LM386 amplifie et filtre le signal de bruit final. Le signal de sortie final du LM386 aura suffisamment de temps si vous devez l’adapter à un brouilleur GPS à large bande.
Ce signal de bruit basse fréquence est envoyé via un potentiomètre de 100 ohms à un simple réseau de résistances/condensateurs, qui est mélangé à la tension du VCO. Il définit le signal de commande (décrit ci-dessus). La diode 1N4148 unique empêche les impulsions de tension négatives d’atteindre le VCO.
Ce mélange se traduit par une nouvelle alimentation « bruyante » du signal de commande de réglage de tension du VCO. Le signal RF résultant ressemble à un bruit aléatoire dansant autour de la porteuse RF centrale de 1575,42 MHz. Vous devrez régler la déviation de ce bruit à environ +/- 1,023 MHz par rapport à la porteuse RF 1575,42 MHz. L’accès à un analyseur de spectre est nécessaire pour le faire correctement, ou vous pouvez utiliser un oscilloscope et les tensions de point de test incluses pour obtenir une configuration approximative.
Amplificateurs RF
La sortie RF +7 dBm (5 milliwatts) du VCO est d’abord légèrement atténuée (4 dB) et exploitée pour l’entrée du pré-convertisseur MB506. Il passe ensuite aux étages d’amplification RF et de filtre passe-bande. Le premier amplificateur RF est un Sirenza Microdevices SGA-6289. Il offre environ 13 dB de gain pour surmonter les pertes dues à l’atténuation du tampon résistif. Il montre également une bonne terminaison de 50 ohms pour la sortie RF du VCO et aide même à piloter l’amplificateur RF final.
Le filtre passe-bande GPS est un filtre diélectrique en céramique à 2 pôles Toko 4DFA-1575B-12 de Digi-Key, référence TKS2609CT-ND. Cette partie est facultative mais aide à nettoyer le spectre RF avant une amplification supplémentaire. La perte d’insertion du filtre est d’environ 2 dB.
L’amplificateur RF final est un WJ Communications AH102. Il fournit un gain supplémentaire de 13 dB, avec un point de compression P1 dB plus élevé d’environ 27 dBm (500 mW). L’AH102 tire le courant le plus récent de n’importe quelle pièce et n’est pas nécessaire si vous visez un fonctionnement sur batterie à faible intensité et à faible intensité.
Régulation de tension
La régulation et le filtrage de l’entrée de tension sont effectués à l’aide d’une tension standard par des régulateurs IC. Le régulateur de tension à faible chute LM2940CT-12 12 volts, 1 A est utilisé pour réguler la ligne principale de 12 volts. Les régulateurs standard de la série 78xx sont utilisés pour alimenter les lignes 9 et 5 volts. Un simple schéma de protection de polarité diode/fusible est également fourni sur l’entrée de la batterie. L’utilisation d’un fusible à réarmement automatique est fortement recommandée.
Vous pouvez désactiver le brouilleur GPS avec une batterie rechargeable commune de 12 volts. La batterie plomb-acide 12 volts, 4,5 ampères-heures de Radio Shack, pièce 23-289, est un bon choix. Les vieilles batteries de voiture, les chaînes de 6 volts, les batteries de lanterne ou même les panneaux solaires fonctionneront également. La consommation actuelle du brouilleur GPS terminé sera d’environ 300 milliampères.
Antenne
Une antenne rayonnante n’est pas illustrée dans le diagramme schématique et doit être achetée ou construite pour un fonctionnement correct. De nombreuses antennes de réception GPS commerciales fonctionneront bien pour cette application de transmission à faible puissance.
L’antenne périodique LPY2 log périodique Yagi peut être utilisée pour des applications directionnelles rayonnantes (transmission en ligne droite). L’utilisation d’une antenne directionnelle vous donnera une légère augmentation de la puissance RF globale transmise, ce qui augmente la portée du brouilleur GPS et peut également être utilisé pour protéger votre récepteur GPS contre le brouillage.
La ligne du bas

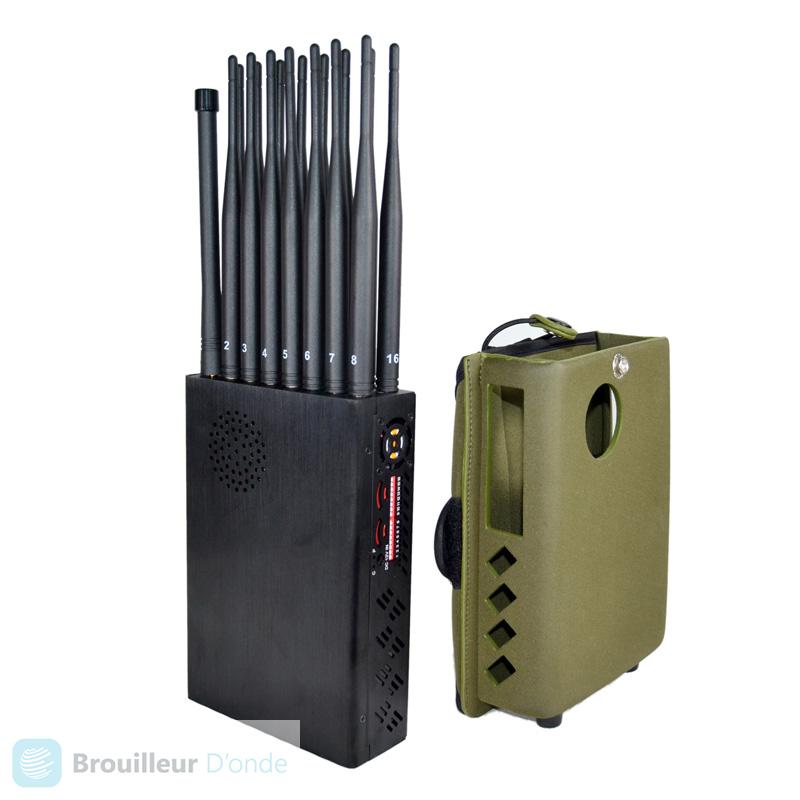

Nous savons qu’il n’est pas facile de suivre toutes ces étapes et surtout de trouver toutes ces pièces, mais au moins vous savez comment fabriquer un brouilleur GPS et comment il fonctionne. Vous pouvez acheter un brouilleur GPS de haute qualité dans notre boutique en ligne si vous ne voulez pas tout faire vous-même. Nous offrons maintenant la livraison gratuite dans le monde entier et une garantie d’un an.
